охладитель с водяным охлаждением

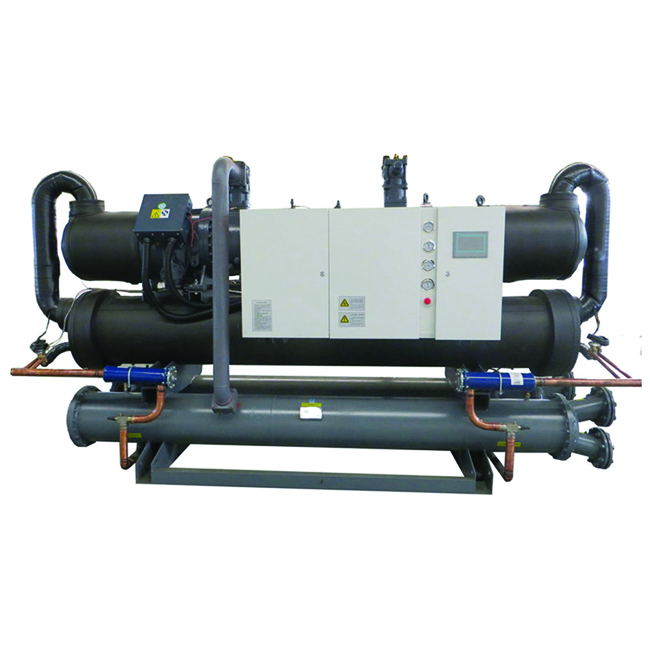

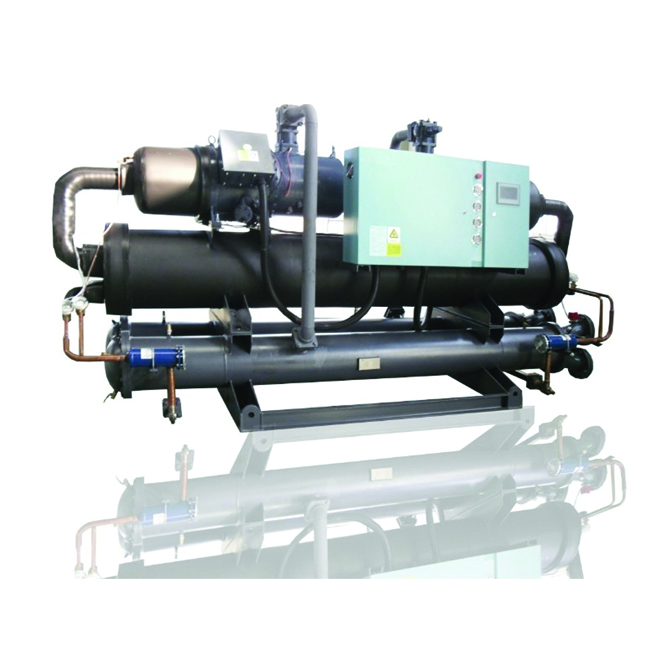

Агрегат холодной воды с винтовым
  • Агрегат холодной воды с винтовым
  • Агрегат холодной воды с винтовым
  • Агрегат холодной воды с винтовым
  • Агрегат холодной воды с винтовым

Агрегат холодной воды с винтовым

Особенности продукта 1. Используется двухшнековый компрессор с высокой эффективностью, низким уровнем шума, меньшим износом и длительным временем работы. 2. Четырехступенчатый регулятор объема или автоматическое регулирование 0% 100%. 3. Применяется управление с помощью микр...

Мы здесь, чтобы помочь Легкий путь, чтобы получить ответы на Ваши вопросы.
Связаться с предприятием
Особенности продукта
1. Используется двухшнековый компрессор с высокой эффективностью, низким уровнем шума, меньшим износом и длительным временем работы.
2. Четырехступенчатый регулятор объема или автоматическое регулирование 0% – 100%.
3. Применяется управление с помощью микропроцессора ПЛК SIEMENS. ЖК-сенсорный экран, двуязычный пользовательский интерфейс на английском и китайском языках.
4. Полная защита от пробоя: защита от высокого и низкого давления, защита от разряда воздуха, защита уровня масла, защита от утечки воды, обратная и фазовая защита, защита от замерзания охлажденной воды, защита от перегрева охлаждающей воды.
5. Более широкий диапазон переменной температуры охлажденной воды для удовлетворения промышленных требований к низким температурам.

Опции продукта
1. Испаритель соленой воды
2. Плавное регулирование энергии
3. Управление насосом / охлаждающей башней
4. Специальный источник питания
5. Соединительное устройство для удаленной связи

Спецификации продукта
Хладагент: R22 / R407C
Максимальное падение давления в испарителе: 1.0 МПа
Испаритель: коэффициент загрязнения 0,018 м2 ℃ / кВт
Конденсатор: коэффициент загрязнения 0,044м2 ℃ / кВт
Источник питания: 380 В / 3P / 50 Гц
Допустимые колебания напряжения: ± 5%
Допустимые колебания частоты: ± 2%


Компрессор
Выбран полузамкнутый 5:6 асимметричный двухшнековый компрессор от всемирно известного бренда. Возможность утечки уплотнения вала равна нулю. Используется вращающаяся конструкция выхлопных газов, новейшая разработанная линия четвертого поколения, оптимизированная скорость окружности, превосходная конструкция шестерни для более высокой эффективности сжатия. Камера сжатия камеры двигателя цельнолитая, имеет высокую точность. Корпус ротора с компенсацией двойного давления, очень сильный, не имеет расширения даже в состоянии высокого давления, что эффективно снижает шум.

Теплообменник
В конденсаторах и испарителях этой серии применяется кожухотрубный теплообменник с новой высокоэффективной структурой теплообменника. Теплообменник использует самый передовой и эффективный пучок труб теплообменника с уникальными геометрическими характеристиками и улучшенным кипячением трубчатого ядра, требующим испарительного сердечника, укрепляет жидкость в трубе и в то же время задерживает возмущение, загрязнение водной стороны, усиление теплопередачи, внутри стены, чтобы получить максимальную производительность, по сравнению с предыдущим дизайном. Уникальный дизайн увеличивает эффективность теплопередачи на 30%.

Испарительная трубка испарителя имеет внутреннее рифление с технологией вогнутого зуба с улучшенной теплопроводностью. Конденсаторная трубка с технологией внешних зубьев улучшает эффективность теплопередачи испарителя и конденсатора и температуру испарения, а также улучшает коэффициент энергоэффективности для устройства.

ПЛК
Хороший интерактивный интерфейс на китайском и английском языках воплощает достижение функции автоматического управления до отображения на ЖК-дисплее статусов работы устройства в режиме реального времени, точного блока мониторинга, работающего в оптимальном состоянии, сенсорной панели, герметичной, водостойкой, пыленепроницаемой, коррозионностойкой, с долговечной конструкцией. Оснащен охлаждающими насосами, насосами охлаждающей воды и функцией блокировки вентилятора охлаждающей башни.
Технические параметры шнекового охладителя с водяным охлаждением (один компрессор)

SW-

Тип

100S

135S

175S

190S

235S

260S

300S

320S

350S

380S

Номинальная холодопроизводительность

кВт

98,0

135,0

175,6

191,1

233,3

255,6

301,1

317,8

347,8

380,0

104 ккал / ч

8,4

11,6

15,1

16,4

20,1

22,0

25,9

27,3

29,9

32,7

Метод управления работой

Применяется управление с помощью микропроцессора ПЛК

Источник питания

380 В / 3 N / 50 Гц

Тип запуска

Y-△

Компрессор

Тип

Полузамкнутый 5: 6 асимметричный двухшнековый компрессор

Входная мощность (кВт)

23,0

30,0

39,0

42,0

51,0

56,0

63,0

66,0

73,0

80,0

Номинальный ток (A)

39,2

51,6

64,7

71,0

86,4

94,1

105,9

111,4

122,7

133,8

Регулирование энергии

0-33%-66%-100%

0-25%-50%-75%-100%

Испаритель

Тип

Высокоэффективный кожухотрубный теплообменник сухого типа

Расход (м3 / ч)

16,9

23,2

30,2

32,9

40,1

44,0

51,8

54,7

59,8

65,4

Падение давления воды (кПа)

45,0

45,0

48,0

48,0

50,0

50,0

50,0

55,0

55,0

55,0

Размер интерфейса

DN65

DN80

DN100

DN125

Конденсатор

Тип

Высокоэффективный кожухотрубный теплообменник

Расход (м3 / ч)

20,8

28,4

36,9

40,1

48,9

50,0

50,0

55,0

55,0

55,0

Падение давления воды (кПа)

42,0

42,0

45,0

45,0

48,0

48,0

48,0

52,0

52,0

52,0

Размер интерфейса

DN65

DN80

DN100

DN125

Хладагент

Тип

R22

Объем хладагента (кг)

16,0

22,0

25,0

30,0

35,0

40,0

45,0

50,0

53,0

56,0

Габаритные размеры

Длина (мм)

2450

2450

2700

2850

2850

2850

2850

3250

3250

3250

Ширина (мм)

660

660

660

890

890

920

920

920

960

985

Высота (мм)

1450

1590

1590

1600

1690

1690

1690

1690

1750

1750

Вес

Machine weight(kg)
Вес устройства (кг)

850

1050

1150

1270

1340

1430

1640

1710

1780

1850

Эксплуатационная масса (кг)

900

1150

1300

1420

1540

1670

1890

1930

1970

2050


Условия охлаждения: температура на входе / выходе охлаждающей воды 12/7 ℃, температура окружающей среды в сухом состоянии 35 ℃
Температурные условия: температура на выходе охлажденной воды 5 ℃ – 15 ℃; температура на входе охлаждающей воды 19 ℃ – 33 ℃.

Производство текстильных химических волокон

Извлечение пищевого растительного масла

Производство гальванических покрытий

Химическая индустрия

Медицинская промышленность

Пищевая (механическая) промышленность

Производство пластика

Электронная промышленность

Машиностроение

Индустрия ледовых покрытий

Пивоваренная промышленность

Промышленность ОВКВ
